DZ47-63高分斷微型斷路器
一：適用范圍
DZ47-63高分斷微型斷路器(空氣開關)適用于保護線路的短路和過載，適用于照明配電系統或電動機的配電系統，外型美觀小巧、重量輕、性能優良可靠分斷能力較高，脫扣迅速，導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料，使用壽命長，主要用于交流50Hz，額定電壓至400V，額定電流至63A線路的過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。
二：型號及含義
介紹一些DZ47-63空氣開關。說明下：型號中的C是指照明保護，D是指電機保護
三：DZ47-63小型斷路器主要參數及技術性能
按額定電流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。
按極數分：
a.單極 1P
b.二極 2P
c.三極 3P
d.四極 4P
按斷路器瞬時脫扣器的型式分：
a.C型(5In ~10In)；
b.D型(10In ~16In)。
技術參數：
額定運行短路分斷能力(見表1、表2)；；
機械電氣壽命。
a.電氣壽命：不低于4000次；
b.機械壽命：不低于10000次。
常見的型號有：
空氣開關 C型多用于照明保護，D型多用于電機保護
DZ47-63/C5/5A DZ47-63/C6/6A DZ47-63/C10/10A DZ47-63/C15/15A DZ47-63/C16/16A
DZ47-63/C20/20A DZ47-63/C25/25A DZ47-63/C32/32A DZ47-63/C40/40A
DZ47-63/C50/50A DZ47-63/C60/60A
DZ47-63/D5 DZ47-63/D6 DZ47-63/D10 DZ47-63/D15 DZ47-63/D16 DZ47-63/D20
DZ47-63/D25 DZ47-63/D32 DZ47-63/D40 DZ47-63/D50 DZ47-63/D60
空氣開關DZ47-63/4P/C50 DZ47-63/4P/C63
四：空氣開關特性
1.分斷能力(見表1)

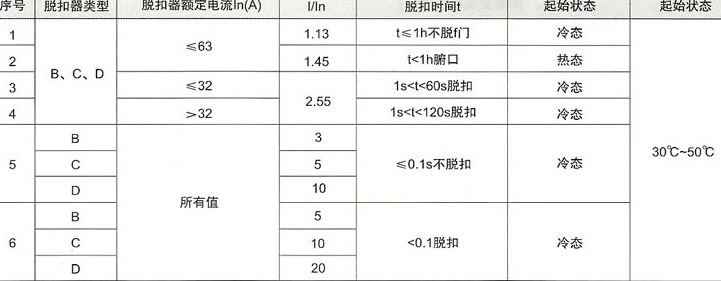

2.DZ47-63空氣開關過電流脫扣器保護特性(見表2)
3.限流特性
DZ47-63系列微型斷路器具有高限流能力，從而最大限度的限制了短路所造成的破壞性能(見限流特性圖)。
五：外形及安裝尺寸
一：適用范圍
DZ47-63高分斷微型斷路器(空氣開關)適用于保護線路的短路和過載，適用于照明配電系統或電動機的配電系統，外型美觀小巧、重量輕、性能優良可靠分斷能力較高，脫扣迅速，導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料，使用壽命長，主要用于交流50Hz，額定電壓至400V，額定電流至63A線路的過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。
二：型號及含義
介紹一些DZ47-63空氣開關。說明下：型號中的C是指照明保護，D是指電機保護
三：DZ47-63小型斷路器主要參數及技術性能
按額定電流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。
按極數分：
a.單極 1P
b.二極 2P
c.三極 3P
d.四極 4P
按斷路器瞬時脫扣器的型式分：
a.C型(5In ~10In)；
b.D型(10In ~16In)。
技術參數：
額定運行短路分斷能力(見表1、表2)；；
機械電氣壽命。
a.電氣壽命：不低于4000次；
b.機械壽命：不低于10000次。
常見的型號有：
空氣開關 C型多用于照明保護，D型多用于電機保護
DZ47-63/C5/5A DZ47-63/C6/6A DZ47-63/C10/10A DZ47-63/C15/15A DZ47-63/C16/16A
DZ47-63/C20/20A DZ47-63/C25/25A DZ47-63/C32/32A DZ47-63/C40/40A
DZ47-63/C50/50A DZ47-63/C60/60A
DZ47-63/D5 DZ47-63/D6 DZ47-63/D10 DZ47-63/D15 DZ47-63/D16 DZ47-63/D20
DZ47-63/D25 DZ47-63/D32 DZ47-63/D40 DZ47-63/D50 DZ47-63/D60
空氣開關DZ47-63/4P/C50 DZ47-63/4P/C63
四：空氣開關特性
1.分斷能力(見表1)
2.DZ47-63空氣開關過電流脫扣器保護特性(見表2)
3.限流特性
DZ47-63系列微型斷路器具有高限流能力，從而最大限度的限制了短路所造成的破壞性能(見限流特性圖)。
五：外形及安裝尺寸
